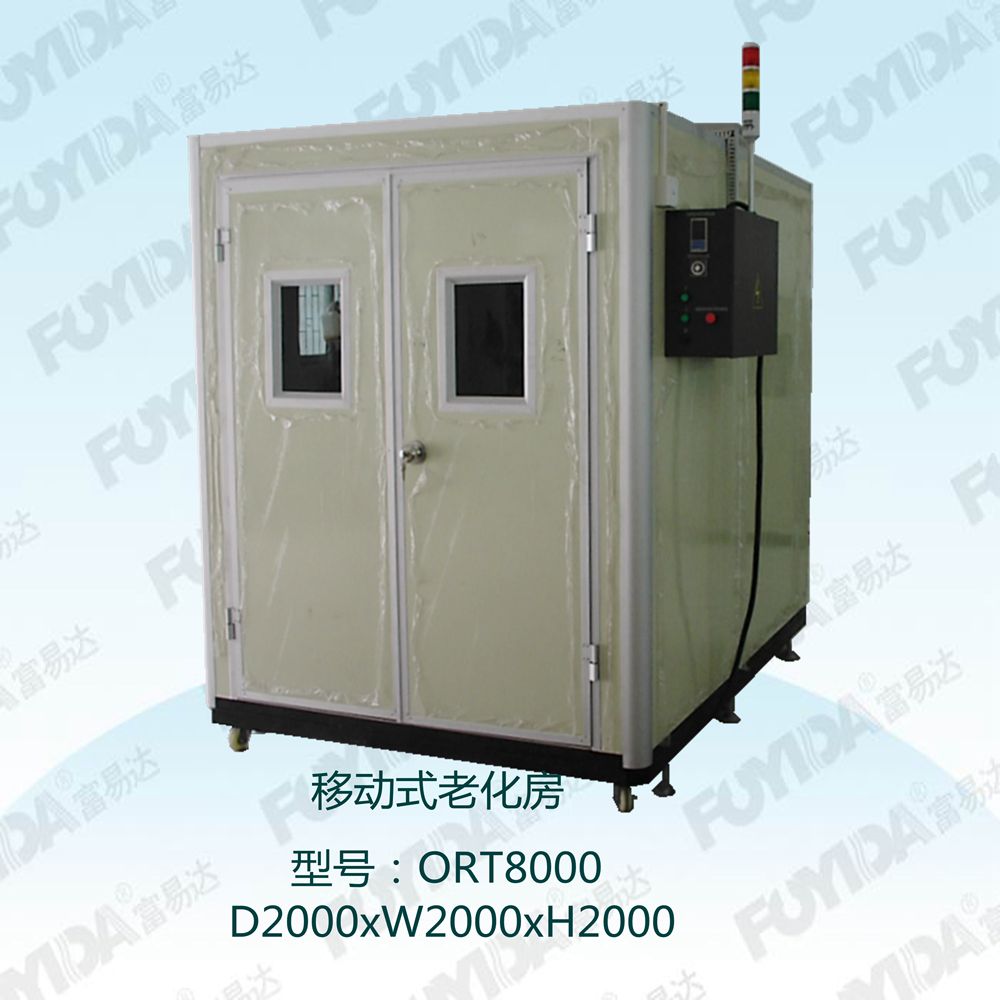

移动式老化房ORT8000

参照国标GB2423.2-89《电工电子产品基本环境试验规程 试验B：高温试验方法》和根据贵司工程、技术要求我们为贵公司设计如下方案，配有独立功能电器控制柜，老化所需时间、温度、各类操作开关可在一个控制电柜上操作。
基本思路:移动式老化房的安全性占首位，其次是牢固性，最后才是移动式老化房的性能和温度的恒温效果、温度的均匀性。具体性能及设计思维如下：

一、本移动式老化房的特性：
1. 平衡调温控制系统,以PID 方式控制SSR,使系统之加热等于热损耗量,故能长期稳定使用.
2. 自整定 PID 闭环控制,自动加热调整系统，升降温速度快速、平稳、均匀，为使用者节约宝贵时间.
3. 精准控制、SSR 控制让移动式老化房内温度更均匀；手动、自动、多功能排气控制方式，确保及时准确更换移动式老化房内空气保证移动式老化房安全运行。
4. 老化时间、温度自由设定，实时显示各设备运行状态；显示系统当前警报信息；超温声光报警，无风或风机故障停电保护；老化状态三色指示。

二、 本移动式老化房的性能:
1. 温度范围: 室温～70℃±3.0℃（常用温度45℃）.
2. 温度控制精度:±1℃.
3. 温度均匀度:±3.0℃.
4. 正常升温时间:由常温升至45℃小于40 分钟非线性空载.
※温度变化速率为空气温度平均变化速率,而非产品温度变化速率.

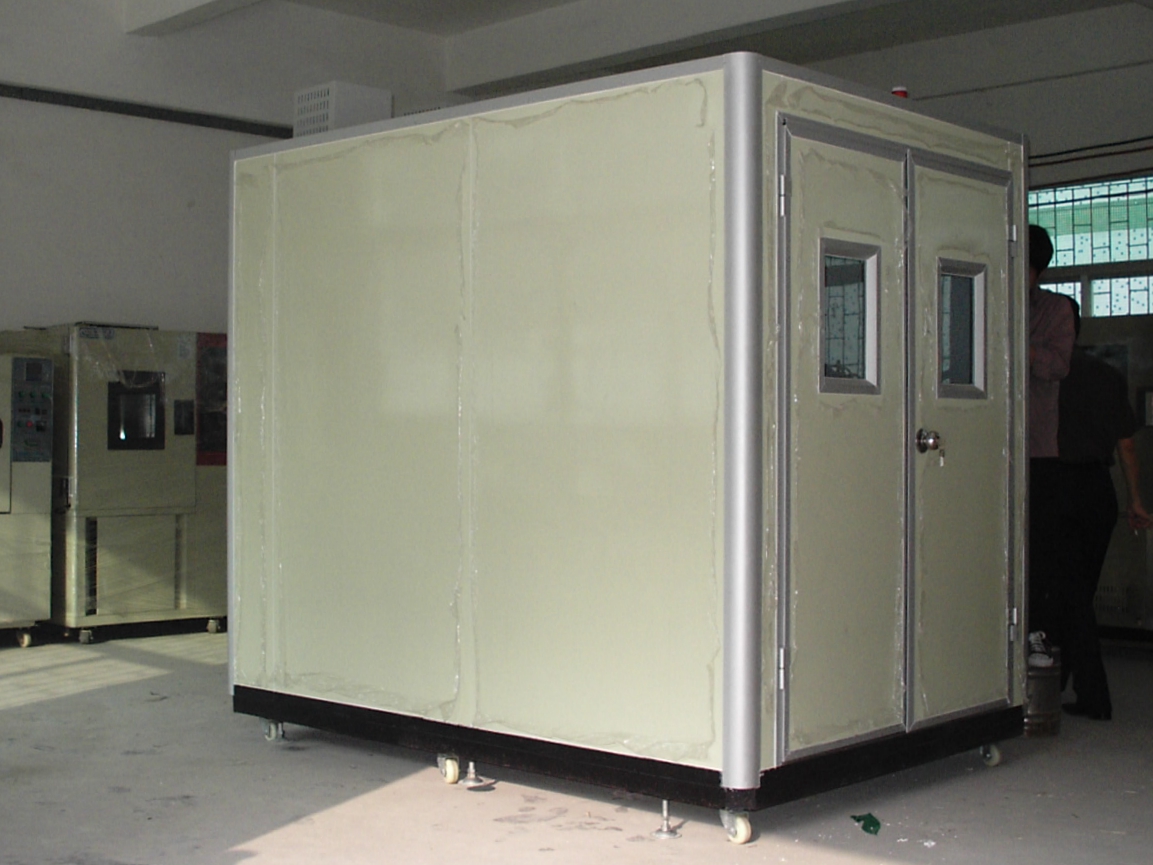

三、本体设计（移动式老化房结构）：

1、本体系统外壳保温材料选用岩棉彩钢板制作，大门也采用彩钢板制作、内部层板采用不锈钢方通焊接制作。
2、加热器放置于移动式老化房底部循环风道中，四周加防火隔热材料。采用PID 温度模块配合SSR 控制，温度到达产品所需要温度后，根据室内温度波动自动调节加热功率大小，配合保温库板的保温性，使室内温度精确稳定在所设定温度数值。
3、温度范围为：室温~70℃±3℃（可调），升温时间为40min 以内。温度稳定以后，循环风系统继续工作，以保证各产品层温度均匀、稳定。

四、电控及安全设计：
1、电控设计参照《低压配电设计规范》GB50054-95，《供配电设计规范》GB50052-95, 《电气装置安装工程接地装置施工及验收规范》GB50169-92，使电控设计标准化。
2、采用三相五线制（带地线）配线，合理分配主电供电，避免偏相或接地问题引发事故。
3、控制系统集成老化功能设计，设计功能控制电柜；老化所需时间、温度、各类操作可直接在电柜面板上操作。可自由设定老化总时间、老化温度等，老化时间到自动切断循环风机、电热等电源；同时黄色警示灯亮起，告知老化完毕；且能实时显示移动式老化房工作状态、温度。
4、老化过程可全自动控制，具有部分异常自处理功能，让操作自动化、简单化。
a、老化总时间控制。可自由设定老化总时间，老化时间到自动切断循环风机、电热等电源；同时黄色警示灯亮起，告知老化完毕。
b、产品超温保护控制，在温度超过产品老化温度上限时，自动切断产品供电，以保护产品过温老化，影响其性能；同时蜂呜器报警、红色警示灯亮起。温度正常自动恢复供电。
c、加热器PID 温控模块控制。采用SSR 配套使用，温度到达设定温度后，根据需要自动无级调节加热器功率大小，器件无机械损耗且室内温度稳定性高。
5、具有多重保护功能，安全可靠。
a、电加热发热管防干烧，风机故障或风管内温度过高时自动切断整个电源，同时警报器报警。
b、电加热与风机联动设计，风机未能启动时加热器无法单独启动。
c、加热器防MC 粘连设计。固态继电器SSR 无触点输出关断，无机械动作、损耗，杜绝一切意外。
d、加热器连接采用耐高温线材，200℃不燃烧。
e、室内安装防爆型照明灯，提高灯泡寿命，防止灯泡爆破。
f、库体采用难燃保温材料，保温性能好，安全系数高。
g、超温声光报警功能：老化过程中出现超温状况，则亮红灯，蜂鸣器响起。
