通用型高温老化柜性能及功能介绍

0阅读次数:298发布日期:2019-03-18     作者:深圳市富易达仪器有限公司      关键词:高温老化柜,恒温老化房,老化柜,老化箱,老化炉

    高温老化柜(恒温老化柜),又称为烧机柜是半成品、成品类借着BURN-IN(预烧)来移除早期失效不合格之零组件产品,而使产品进入市场后可靠性相对提高,保障产品确实没问题。

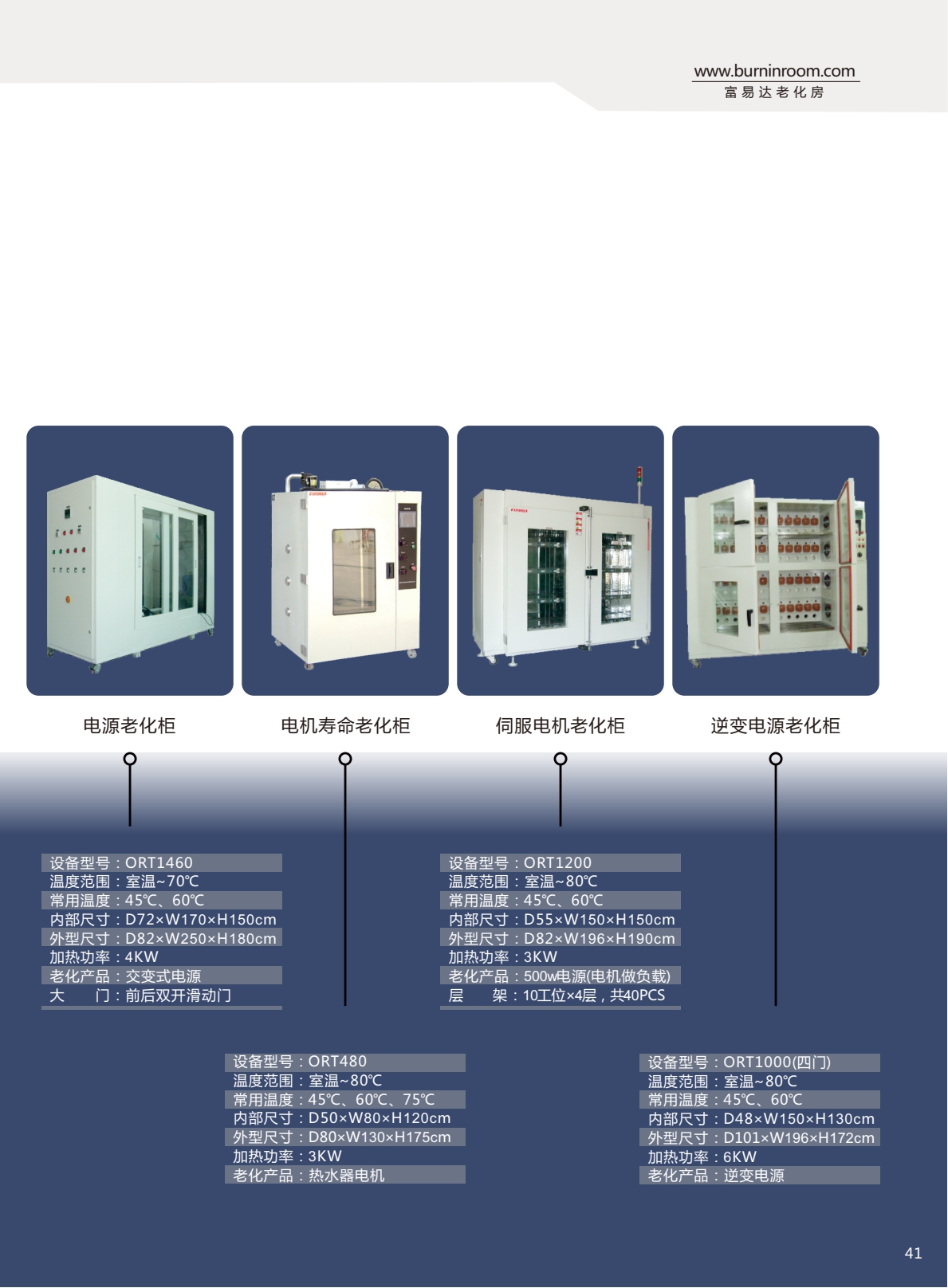

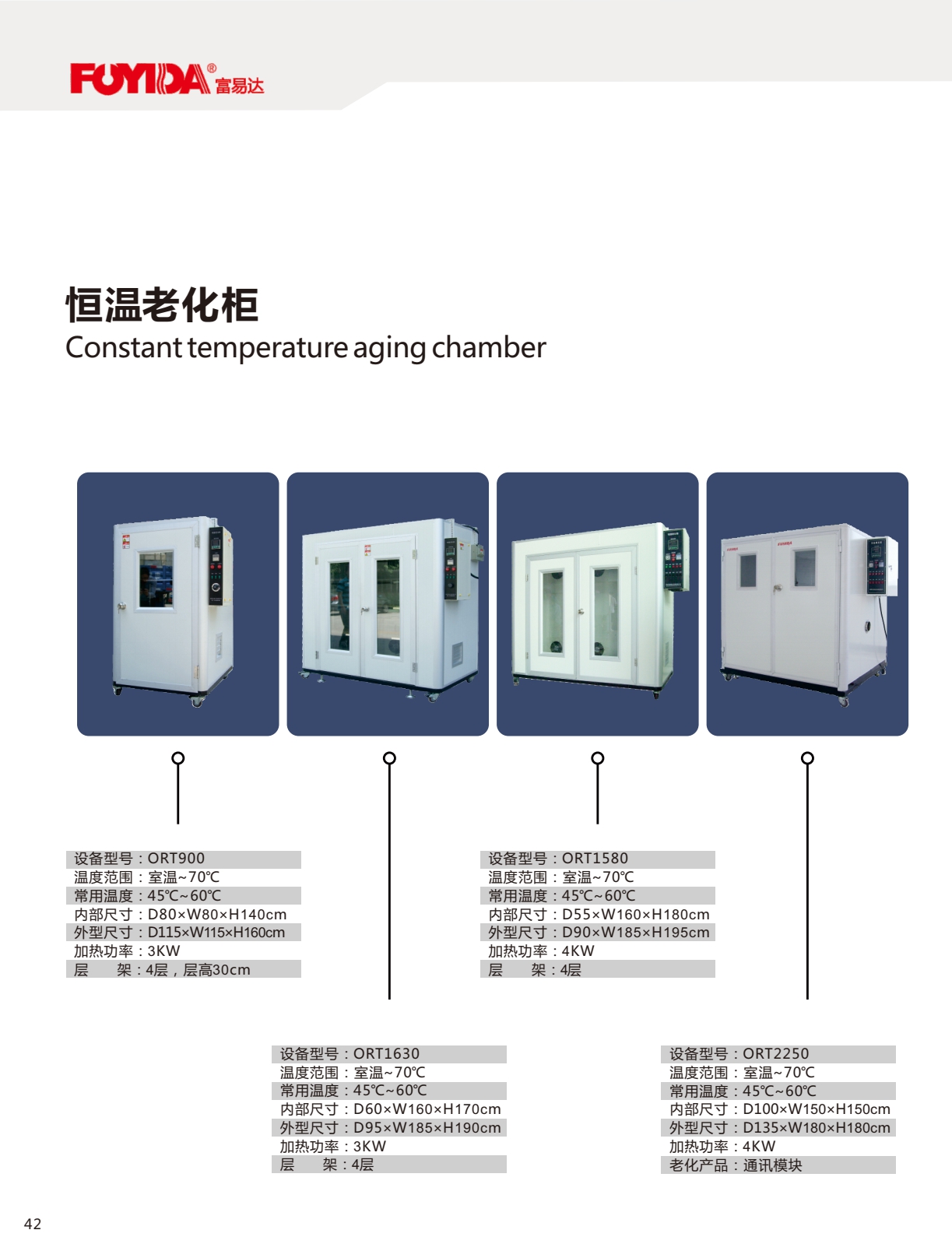

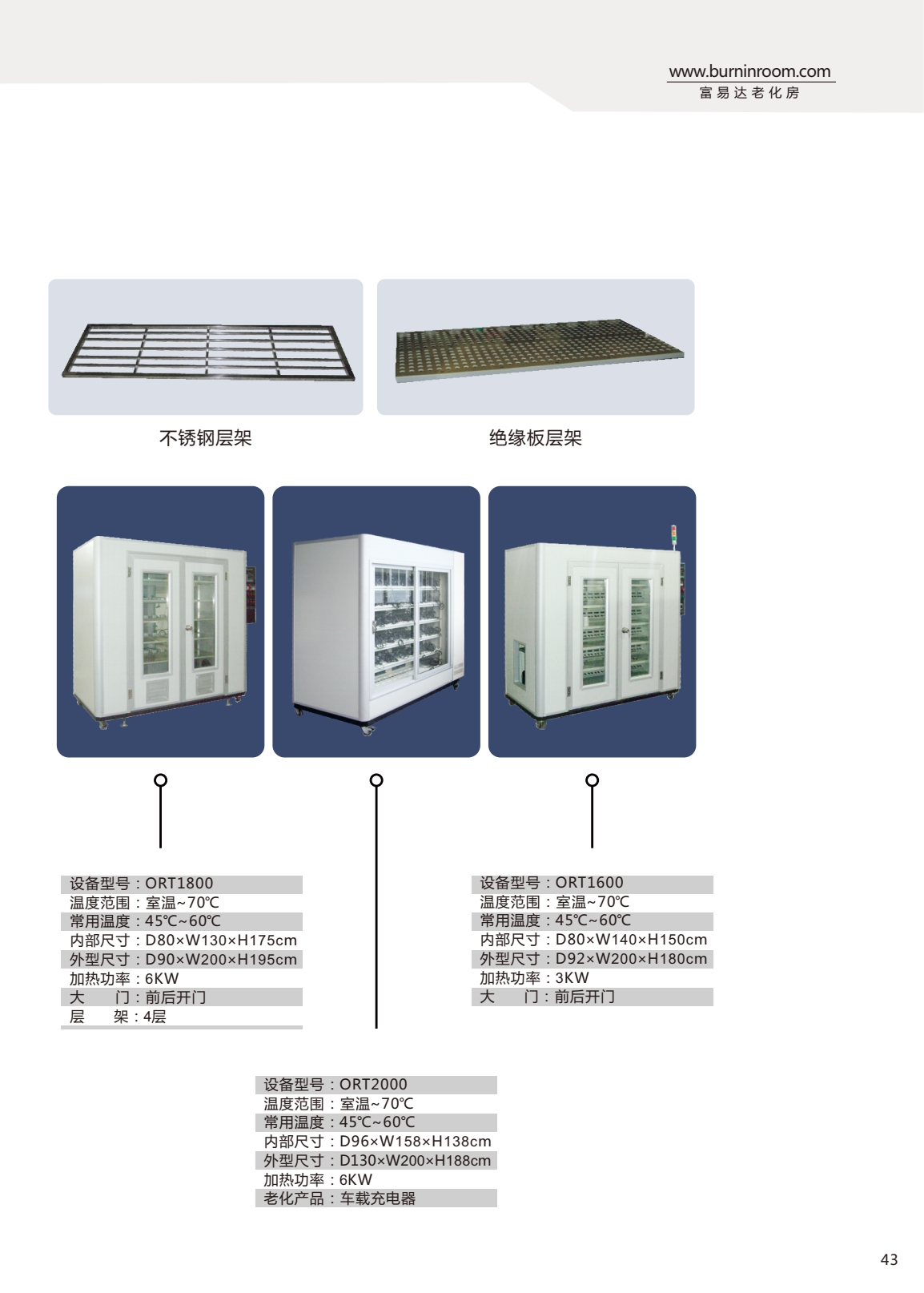

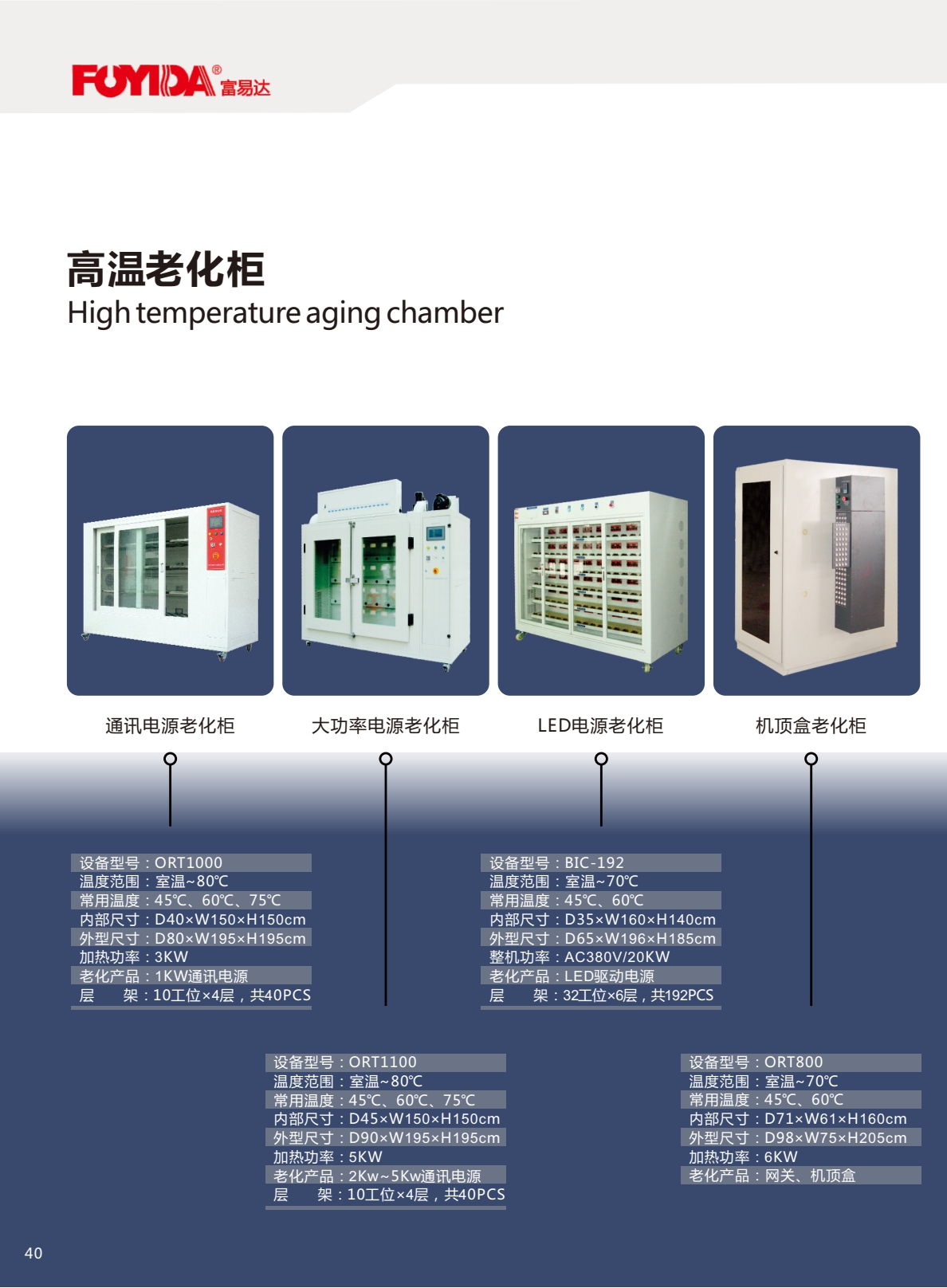

    富易达的老化柜分为两种:一是高温老化柜(钣金结构)、二是恒温老化柜(库板结构),两种老化柜功能一样,造价不同。

    老化柜用途:

    老化柜设备是航空、汽车、家电、科研等领域必备的测试设备,用于电子电工产品的测试,适用于计算机、服务器、MONITOR、电源供应器、电子交换机‥等相关电子通信产业为主。 可依顾客需要之尺寸而设计及往后扩厂迁移拆装方便。 待测物专用电源与机台安全保护系统同步连控。 采用HEATING BOX及防爆形加热器之设计,先进伺服比例积分微分控制,安全、稳定、可靠。 室内可开式安全门,以确保人员之安全。 多重式之超温外接式抽气安全保护装置及压力防爆孔设计,可让您的试验万无一失。 采接触式微电脑控制器及时间计时装置,让实验更方便准确。

    老化柜追加配备: 温度微电脑自动记录器 测试专用台车

一、老化柜技术参数
1.1 温度范围:R.T~70℃;
1.2 波动度:±1℃;
1.3 温度偏差:≤±3.0℃;(空载条件下)
1.4 电 源:380V, 50Hz;三相五线制。

二、老化柜测控系统
2.1 温度测量:Pt100 铂电阻;
2.2 控制系统:PLC+人机界面、PID控制温度调节器,通过无触点固态继电器控制加热器动作,使系统的热损耗量等于其恒温时的加热量,故能长期稳定运行;温度解析度为0.1(三台共用一个控制系统)
2.3 成套电器:斯耐德接触器,ANV固态继电器;台达PLC与台湾品牌人机界面;
2.4 超温保护:独立于主控制器,拨盘式,过温上限保护,切断加热电源与产品电源;
2.5 运行方式:全量程可设置恒温,恒定运行

三、室体结构及用料
3.1 箱体材料:外箱采用 SS41# 中碳钢板经磷酸皮膜盐处理后喷塑,喷涂颜色为电脑灰;
3.2 内室及风道材料:采用SUS304#镜面不锈钢;
3.3 保温材料:超细玻璃棉,50~80mm保温层;
3.4 负载区及测试区排气:最大排风量:> 1200m/h,安装自动排风调节装置;
3.5 进 气 口:4“(ф101.6mm),安装自动进风调节装置;
3.6 空气循环装置:大容量特制耐高温长轴电机,不锈钢多翼式离心风轮;
3.7 观察窗:W350*H500mm,双层耐高温钢化玻璃。
3.8 大门:采用推拉形式。
3.9 加热方式:优质专用耐高温不锈钢电加热器;
3.10老化架分产品区与负载区,中间用电木板隔开,产品区放置测试产品,负载区放置测试产品用的负载,负载与其连接线由客户自行提供;负载区不受温度控制,安装排风机抽风,排出因负载工作所产品之热量以便其保持在常温状态。

四、控制方式及特点
4.1.采用PLC加工业触摸屏编程组合控制,平衡调温控制系统:老化试件室温度升高启动换气风扇,平衡试件发热量 ,老化柜分产品区与负载区
4.2.PID+SSR控温系统:根据试件箱内温度变化自动调整发热管发热量达到温 度平衡,使系统的加热量等于其热损耗量而达到温度的平衡控制,故能长期稳定运行;
4.3.运风系统采用三相异步电子加多翼式风轮,与风鼓组成;其风压大,风速均匀,满足每个温度点均匀度之要求
4.4.温度采集用高精度PT100铂金电阻,温度采集的精准度高
4.5.负载控制,负载控制系统提供ON/OFF控制与定时控制两种功能选择,以满足产品的不同测试要求
(1)ON/OFF 功能介绍:可设定开关时间,停止时间,与循环次数等参数,测试产品根据系统的设定要求进行开关,停止的循环控制,老化循环次数达到设定值后,系统自动声光提示
(2)定时控制功能:系统可设定测试产品的运行时间,当负载启动时产品供电开始计时,实际计时时间达到系统所设定的时间后,停止向产品供电,系统自动声光提示
4.6.系统运行安全稳定:采用PLC加工业级触摸屏控制系统,运行稳定,抗干扰性强,程式变更方便,按线简单。完善的报警保护装置(见保护方式),实时监控系统之运行状态,具有运行时温度数据自动保持功能,以便查询产品老化时的温度历史数据,其数据可通过USB接口拷贝到计算机内进行分析(格式为EXCEL),具有历史数据曲线显示功能,直观的反应产品测试过程中产品区内温度的变化情况,且其曲线可以通过USB接口以BMP格式的图片拷贝至计算机内,以方便操作人员做测式产品报表之用。系统具有故

障查询功能,系统会自动记录报警情况,当设备出现故障时,软件会自动弹出报警画面提示故障发生的原因以及其解决方法;并停止向测试产品供电,以保证测试产品与设备本身的安全,同时记录故障情况与发生时间,以便日后保养维护。


五、老化柜保护方式
5.1.稳定运行时或者超过设定温度(≥2℃)状态下,产品区冷却风道开启,保持产品区内温度恒定
5.2.超温保护器:循环风扇故障或加热器失控时,切断加热系统与产品电源
5.3. 空焚保护器:当加热管表温度升高至100℃时,切断加热器电源
5.4. 陶瓷保险丝:加热管过流保护
5.5. 漏电开关:系统过流漏电保护
5.6. 指示灯、蜂鸣器声光报警装置:超温与电机过电流等保护时指示灯蜂鸣器报警
5.7. 负载区排气风机若有故障时切断产品电源
5.8. 系统配置烟雾报警装置,产品区与负载区各2个,当烟雾报警动作时,即切断系统电源
5.9. 排风机及循环风机过载保护。

六、保护系统
6.1、风机过热保护
6.2、整体设备欠相/逆相保护
6.3、制冷系统过载保护
6.4、制冷系统超压保护
6.5、整体设备定时
6.6、水泵过热,过流保护

6.7、其它还有漏电、缺水、运行指示,故障报警后自动停机等保护
